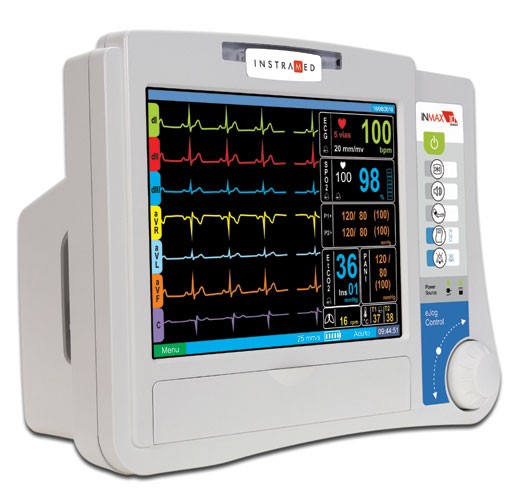

Alta tecnologia aliada à simplicidade de operação, sem esquecer da confiabilidade Instramed e da flexibilidade que permite a montagem do modelo que se encaixa exatamente na sua necessidade.
FÁCIL DE USAR:
Operação por meio do comando “e-Jog” – acesso fácil e rápido a todas as funções do aparelho com um único botão.
PRÁTICO:
Inicialização instantânea, teclas de acesso rápido para as principais funções, conectores frontais e diversos tons de alarme.
COMPLETO:
Ligação em rede, conexão a central sem fio, saída para exibição de sinais vitais em monitor externo e grande oferta de parâmetros, fazem do monitor InMaxum dos mais completos da categoria podendo, ainda, ser configurado para mostrar até sete derivações simultâneas e até dois canais de temperatura.
GARANTIA INSTRAMED:
Desenvolvido e fabricado no Brasil, contando com a confiabilidade e a garantia de peças e serviços Instramed em todo o país.
CARACTERÍSTICAS TÉCNICAS
Inicialização: 10 segundos.
Alarmes:
Prioridades: 2 tipos (baixa e alta).
Notificação: Audível e visual.
Volume: 10 níveis de ajuste (Múltiplos tons).
Silêncio de alarme: ajustável em 30, 60, 120 e 180s.
Exibição da tela: totalmente customizável.
Curvas de tendência gráfica e tabular: 72 horas.
Autoset de Alarmes
Modos: neonatal, pediátrico e adulto.
Medição Automática de PANI.
TENDÊNCIA:
Formato: gráfico e Tabular.
Memória: 72 h (não volátil).
Tempo de intervalo de dados: 40 segundos e 40 amostras.
Formato gráfico: um gráfico por sinal vital.
PANI:
Princípio de funcionamento: Oscilométrica.
Modo de medidas automático: 1, 2, 3, 4, 5, 10, 15, 30, 60 e 90 minutos.
Manual: uma medição.
Stat: medidas consecutivas por 5 minutos.
Intervalo de medidas:
Adulto:
° Sistólica: 40 – 260 mmHg.
° Média: 26 – 220 mmHg.
° Diastólica: 20 – 200 mmHg.
Pediátrico:
° Sistólica: 40 – 160 mmHg.
° Média: 26 – 133 mmHg.
° Diastólica: 20 – 120 mmHg.
Neonatal:
° Sistólica: 40 – 130 mmHg.
° Média: 26 – 110 mmHg.
° Diastólica: 20 – 100 mmHg.
Limite de sobre pressão por software:
Adulto: 290 mmHg máx.
Neonatal: 145 mmHg máx.
Proteção de sobre pressão por hardware:
Adulto: 300 ± mmHg.
Neonatal: 150 ± mmHg.
Resolução: 1 mmHg.
SPO2:
Faixa de medição:
0 – 100%.
Precisão: ± 2% de 70 – 100%.
± 3 % de 50 – 69%.
Pulso:
Faixa: 30 – 250 BPM.
Precisão: ± 2 BPM de 30 – 250 BPM.
Velocidade: 12.5, 25 e 50 mm/s.
ECG:
Sensibilidade: 5, 10, 15, 20, 30 e 40 mm/mV.
Velocidade: 12.5, 25 ou 50 mm/s.
Derivações: DI, DII, DIII, aVL, aVR, aVF e V.
Cabo de ECG: 3 ou 5 vias.
Filtro: 35 Hz e 60 Hz.
Faixa de medição: 15 a 250 BPM.
Precisão: ± 1 BPM de 30 a 250 BPM.
Indicação de eletrodo solto.
Rejeição de pulso de marcapasso para contagem dupla.
Descarga de desfibrilador: < 5 seg. conforme IEC601-2-27.
RESPIRAÇÃO:
Técnica: impedância transtoráxica.
Faixa de medição: 3 a 150 resp/min.
Precisão: ± 3 resp/min.
Sensibilidade: 1, 2, 3, 4, 5, e 6.
Eletrodos: RA – LA.
PRESSÃO INVASIVA:
Filtro: 50 e 60 Hz.
Intervalo de medidas: – 99 mmHg a 310 mmHg.
Intervalo de zeramento: +/- 70 mmHg.
Precisão: +/- 1%, +/-1 digito, o que for maior.
Transdutor: 5μV/V/mmHg, descartável ou reutilizável.
CAPNOGRAFIA:
Intervalo de medida CO2: 0 —99 mmHg.
Precisão:
+/- 3mmHg de 0 —40 mmHg.
+/- 8% de 41 —76 mmHg.
+/- 10% de 77 —99 mmHg.
Calibração: dois pontos
Inicio:
10 segundos pra iniciar a Curva de CO2.
Menos de 3 minutos para funcionamento completo.
Consumo: 0,8 W.
Compensação: BTPS, N2O, O2.
TEMPERATURA:
Faixa de medição: 15ºC – 45ºC (59ºF – 113ºF).
Resolução: ± 0,1 ºC (0,18ºF).
Compatível com a série YSI 400 para sensores de temperatura.
NORMAS:
NBR IEC 60601-1:1994 + Emenda 01:1997.
NBR IEC 60601-1-2:2006.
NBR IEC 60601-1-4:2004.
NBR IEC 60601-2-27:1997.
NBR IEC 60601-2-30:1997.
NBR IEC 60601-2-34:1997.
NBR IEC 60601-2-49:2003 ou IEC’s equivalentes.
ESPECIFICAÇÕES:
Peso: 5,2 Kg (excluídos acessórios).
Dimensões:
Altura: 260 mm.
Largura: 340 mm.
Profundidade: 185 mm.
TELA COLORIDA:
Tipo: LCD TFT color (Matriz Ativa).
Backlight: 2 Lâmpadas CCFL.
Tamanho: 10,4”.
Traçados: 7 traçados simultâneos (máximo).
Visualização de tela: interface inteligente que se ajusta automaticamente ao número de parâmetros presentes, sempre oferecendo a visualização ideal.
IMPRESSORA (OPCIONAL):
Tipo: térmica.
Peso: 0,4 Kg.
Largura do papel: 50 mm.
Comprimento máximo: 30 metros.
BATERIA:
Tipo: interna, NiMH, 14,4 VDC 4 A/h.
Duração (bateria com carga plena, sem impressora): 3,5 horas.
FONTE:
AC: 85 – 265 VAC, 50/60 Hz.
DC: 10 – 16 VDC.
CONDIÇÕES DE OPERAÇÃO:
Temperatura:
Operacional: 0 – 50 ºC.
Armazenamento: 0 – 70 ºC.
Umidade:
Operacional: 10 – 95% RH, sem condensação.
Armazenamento: 10 – 100% RH, sem condensação.
Compatibilidade Eletromagnética:
Irradiada e conduzida, CISPR11.
ACESSÓRIOS DE SÉRIE:
1 cabo para rede elétrica – cód. 5550;
1 cabo para aterramento – cód. 5495;
1 guia rápido – cód. 26175;
1 CD InMax – cód. 25277;
1 cabo USB A-B blindado – cód. 79050.
ACESSÓRIOS – ECG/RESP:
1 dos seguintes itens:
1 cabo paciente 3 vias aterrado adulto – cód. 26005 ou;
1 cabo paciente 5 vias blindado adulto – cód. 79005 ou;
1 cabo paciente 5 vias infantil – cód. 25630.
ACESSÓRIOS – SpO2:
1 extensão p/ oxim. BCI 3311 – cód. 21176;
1 dos seguintes sensores:
1 sensor de dedo adulto – cód. 12556 ou;
1 sensor “Y” infantil – cód. 12475.
ACESSÓRIOS – IMPRESSORA:
1 bobina de papel para eletro – cód. 10766.
ACESSÓRIOS – EtCO2
1 kit acessórios capnografia Oridion (descartável) – cód. 79032, composto por:
1 linha de amostragem traqueal adulto – cód. 22686;
1 linha de amostragem traqueal infantil – cód. 22687;
1 linha de amostragem nasal adulto – cód. 22688.
ACESSÓRIOS – TEMPERATURA
Um dos seguintes sensores:
1 sensor de pele adulto – cód. 18384 ou;
1 sensor de pele infantil – cód. 19160.
ACESSÓRIOS – PANI
1 Mangueira de PANI Suntech – cód. 25900;
1 dos seguintes itens:
1 cuff adulto Suntech – cód. 25671 ou;
1 cuff adolescente – cód. 24381ou; – 1 cuff infantil – cód. 22503 ou;
1 kit cuff c/ 5 un. neonatal – cód. 79029.
ACESSÓRIOS – PI
1 kit de acessórios PI Utah Medical – cód. 70181, composto por:
1 organizador – cód. 22558;
1 clamp – cód. 22713;
1 cabo elétrico – cód. 25134;
1 linha de amostragem – cód. 39708;
1 transdutor – cód. 80015.
ACESSÓRIOS OPCIONAIS
Conj. cardioclip – cód. 24790;
Conj. eletrodo de sucção (Pré-Cordial) – cód. 21594;
Cabo para bateria externa – cód. 79004;
Sensor temp. neonatal/retal – cód. 7781;
Sensor SpO2 esofágico/retal – cód. 23051;
Cuff extra grande – cód. 24500;
Bolsa para transporte – cód. 22242;
Eletrodo ECG adulto descartável com 100 un. – cód. 21669;
Eletrodo ECG infantil descartável com 100 un. – cód. 23897;
Gel para ECG – cód. 4529.
Modelo avançado (com PI e/ou EtCO2):
• ECG+SpO2+PI+EtCO2+PANI+RESP+ TEMP
• ECG+SpO2+PI+EtCO2+PANI+RESP
• ECG+SpO2+PI+EtCO2+RESP+TEMP
• ECG+SpO2+PI+EtCO2+RESP
• ECG+SpO2+PI+PANI+RESP+TEMP
• ECG+SpO2+PI+PANI+RESP
• ECG+SpO2+EtCO2+PANI+RESP +TEMP
• ECG+SpO2+EtCO2+PANI+RESP
• ECG+SpO2+EtCO2+RESP+TEMP
• ECG+SpO2+EtCO2+RESP
• ECG+SpO2+PI+RESP+TEMP
• ECG+SpO2+PI+RESP
• ECG+RESP+EtCO2+PANI
• ECG+SpO2+EtCO2+PANI+RESP +TEMP
• ECG+SpO2+EtCO2+PANI+RESP
• ECG+SpO2+EtCO2+RESP+TEMP
• ECG+SpO2+EtCO2+RESP
• ECG+SpO2+PI+RESP+TEMP
• ECG+SpO2+PI+RESP
• ECG+RESP+EtCO2+PANI
Modelo básico (sem PI e EtCO2):
• ECG+SpO2+PANI+RESP+TEMP
• ECG+SpO2+PANI+RESP
• ECG+SpO2+RESP
• ECG+SpO2+RESP+TEMP
